耐磨彎頭材質(zhì)技術(shù)指標(biāo)-耐磨彎頭廠家

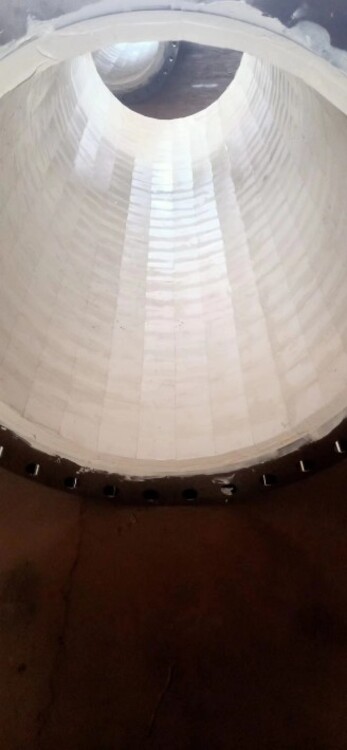

1. 陶瓷技術(shù)指標(biāo)
項(xiàng)目 指標(biāo)
氧化鋁含量(%wt) ≥95％
密度(g/cm3) ≥3.6
抗彎強(qiáng)度(Mpa) ≥290
硬度(HRA) ≥85
抗壓強(qiáng)度(MPa) ≥850
斷裂韌性(MPa.m1/2) ≥4.8
高使用溫度(℃) 1600
磨損量（p=76N n=800轉(zhuǎn)/分鐘 t=30分鐘） ≤0.0002g 銅陵耐磨彎頭材質(zhì)技術(shù)指標(biāo)-耐磨彎頭廠家

2. 耐高溫?zé)o機(jī)粘合劑技術(shù)指標(biāo)
型號(hào) 抗拉強(qiáng)度 陶瓷-鋼鐵剪切強(qiáng)度 熱膨脹系數(shù) 使用溫度 顏色
GWJ-350 8 MPa 2.5MPa 9×10-6m/ m·K 350℃ 紅色
粘合劑于在氣力輸送設(shè)備中粘貼耐磨陶瓷片，其主要成份為耐高溫的無機(jī)鹽，因而具有非常好的耐高溫性能和性能，長(zhǎng)期在高溫下使用，能夠保持良好的強(qiáng)度不衰減。通過科學(xué)實(shí)驗(yàn)調(diào)配無機(jī)鹽的組成，并引入少量的耐熱增韌樹脂作為添加劑，增強(qiáng)粘接強(qiáng)度，調(diào)節(jié)熱膨脹率使其介于耐磨陶瓷和金屬之間。
3. 陶瓷耐磨性能及指標(biāo)
中南大學(xué)粉末冶金國(guó)家實(shí)驗(yàn)室利用MC-730摩擦試驗(yàn)機(jī)檢測(cè)在壓力P=76N,機(jī)械轉(zhuǎn)速n=800轉(zhuǎn)/分，測(cè)試時(shí)間為30分鐘的條件下，測(cè)試耐磨陶瓷的單片磨損量。
